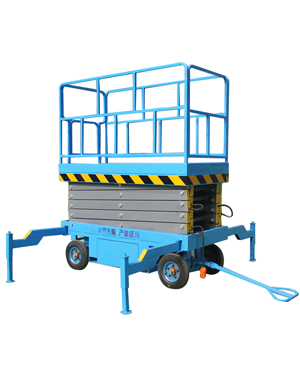

液壓升降機由機械結構和液壓系統兩部分組成,本文主要介紹液壓升降機機械的液壓系統原理。該系統由外支撐液壓系統和工作臺升降液壓系統組成。

工作前，外支撐下放動作詳細步驟：當三位四通換向閥調整到上位時，壓力由由液壓泵泵出；經管路、三位四通換向閥、液壓鎖；最終進入垂直支撐液壓缸的無桿腔，使支撐伸出，承受工作負載。

升降機機械工作時，將手動換向閥調到中位，液壓缸中油液獨立，外支撐不動作、保持支撐狀態。當手動換向閥處于下工作位時壓力油由液壓泵泵出。經手動換向閥、液壓鎖進入到垂直支撐的液壓缸的有桿腔完成支撐腿收回動作。正常工作時，手動換向閥處于中位；上升或下降過程中若油液泄漏時，液壓鎖因?yàn)樯瞎苈窡o壓力油而處于鎖止?fàn)顟B(tài)。從而保證了正常工作和意外情況下，外支撐不會突然收回。

液壓升降機設計了一套獨立的保護系統：無論上升下降時若管路破裂單向順序閥可保證工作臺停止在當前位置；工作臺停止時三位四通電磁換向閥保證了系統的穩定。若出現超載的情況，壓力繼電器會自動發出警報提示操作人員停止設備的繼續運行。

若在上升階段電力供應突然切斷，可先調節三位四通換向閥，使其處于中位停止?fàn)顟B(tài)，再調節手動換向閥使其處于上位通導狀態，釋放儲能器中的壓力油進入液壓缸使工作臺繼續上升。
